MessageSujet: Fabrication de fleches pour GN   Fabrication de fleches pour GN Icon_minitimeVen 27 Nov 2009 - 14:07

Je refais un tuto avec photo car le précédant n’en a plus.


Matos :

-Tube alu (ou pvc) diamètre : 12
-« Boudin piscine »
-Tapis de sol (épaisseur 8mm)
-Chevilles matériaux pleins
-Rondelles (diametre8)
-Vis (diamètres 6, voir 5)
-Colle néoprène
-Mousse type matelas, canapé ; etc...
-Scotch tissé (gris)
-Tourillon de bois
- Empennes.



Débiter le tube Alu en morceaux de 70 mm de longueur et élimer les bouts (risque de coupures).

Fabrication de fleches pour GN Fleche10


Débiter le boudin de piscine en morceaux de 50 mm de longueurs.

Fabrication de fleches pour GN Fleche11


Découper le tapis de sol en ronds de diamètre égal à celui du boudin de piscine (70mm) ou bien des carrés que l’on redécoupe âpres (plus pratique à mon gout).

[Fabrication de fleches pour GN Fleche12

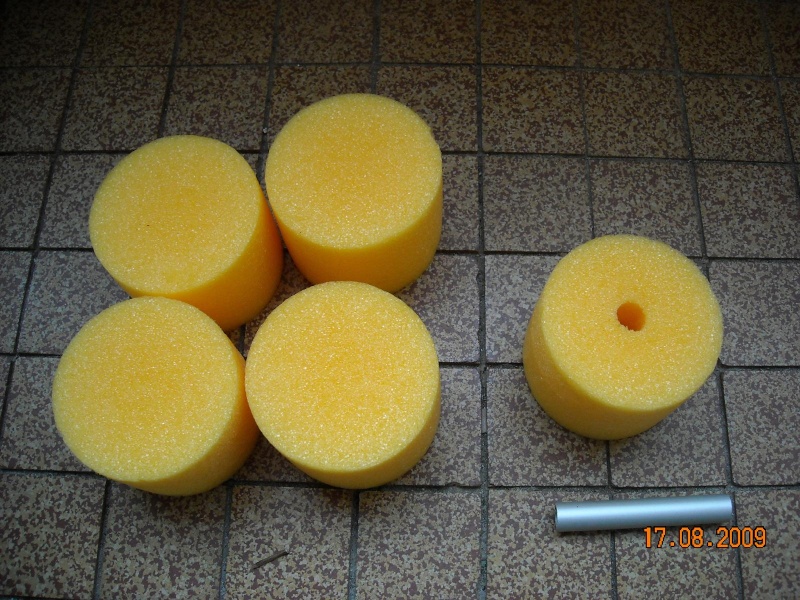

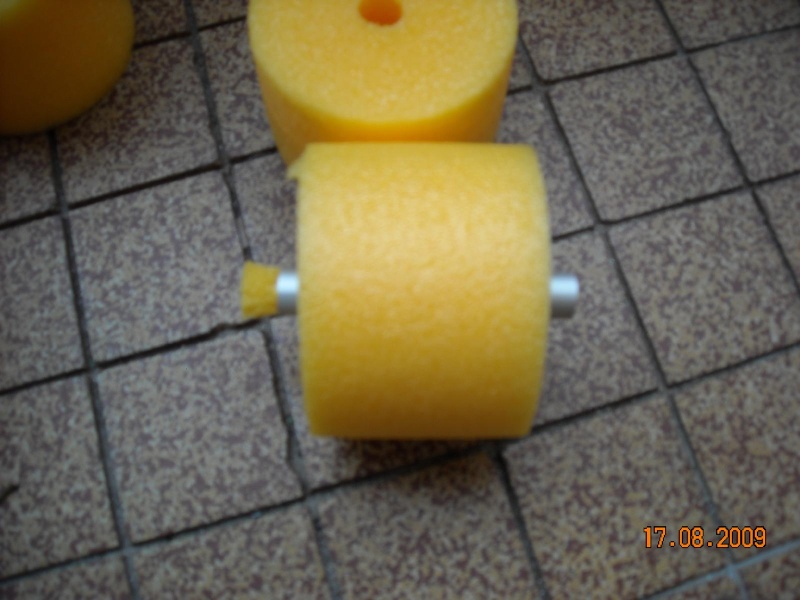

Trouer le centre des morceaux de boudin de piscine au diamètre du tube alu (moi je trou avec le tube alu, c’est simple et pratique).

Fabrication de fleches pour GN Fleche13

Fabrication de fleches pour GN Fleche14

Fabrication de fleches pour GN Fleche15

Fabrication de fleches pour GN Fleche16


Rentrer les chevilles, en force, dans le tube alu

Fabrication de fleches pour GN Fleche17

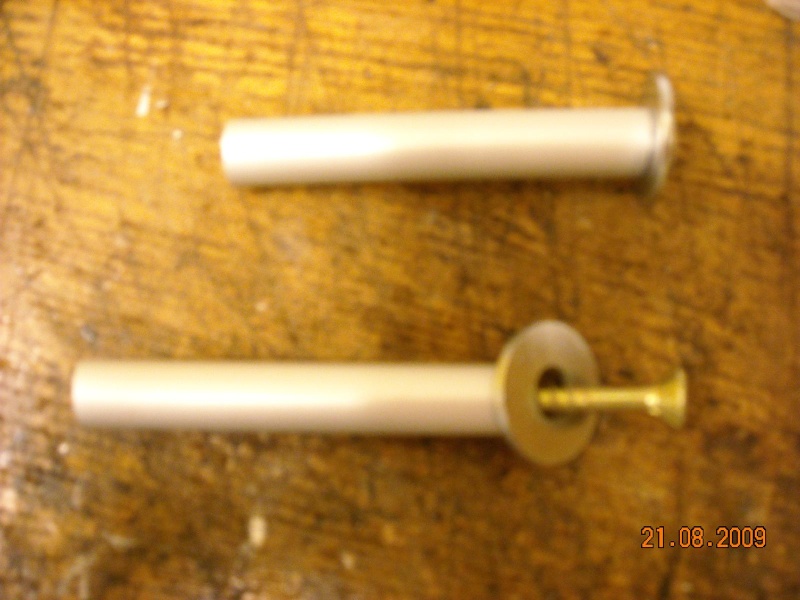

Visser la vis, avec la rondelle à la cheville (qui est dans le tube alu).

Fabrication de fleches pour GN Fleche18

Fabrication de fleches pour GN Fleche19

Fabrication de fleches pour GN Fleche20


Insérer le tube alu cheville rondelle vis dans le morceau de boudin de piscine troué.

Fabrication de fleches pour GN Fleche21

Fabrication de fleches pour GN Fleche22

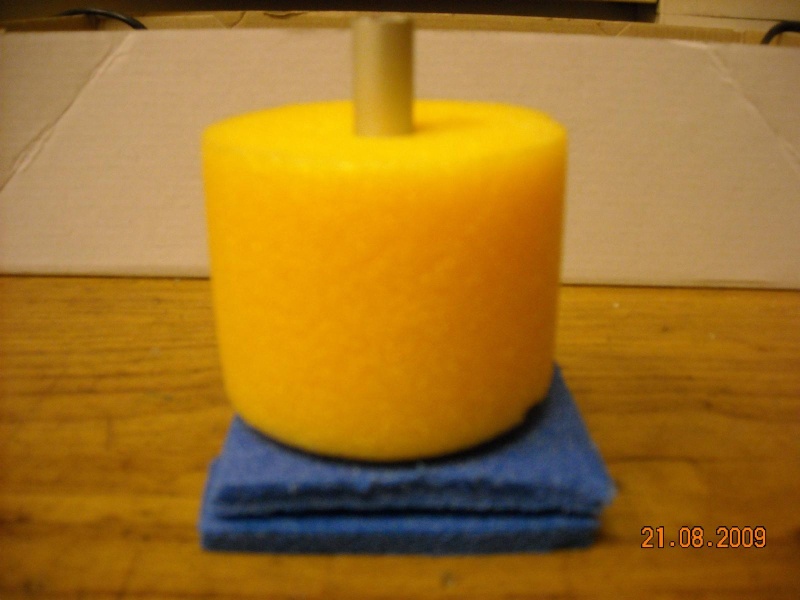

Coller deux morceaux de tapis de sol au dessus du morceau de boudin de piscine, coté tète de vis.

Fabrication de fleches pour GN Fleche23

Fabrication de fleches pour GN Fleche24

Fabrication de fleches pour GN Fleche25


Ensuite je coupe au cutter les morceaux de tapis de sol qui dépassent.

Fabrication de fleches pour GN Fleche26


Coller ensuite un morceau de mousse, de diamètre toujours équivalent (70mm), et d’une hauteur d’à peu prés 10 mm

Fabrication de fleches pour GN Fleche27

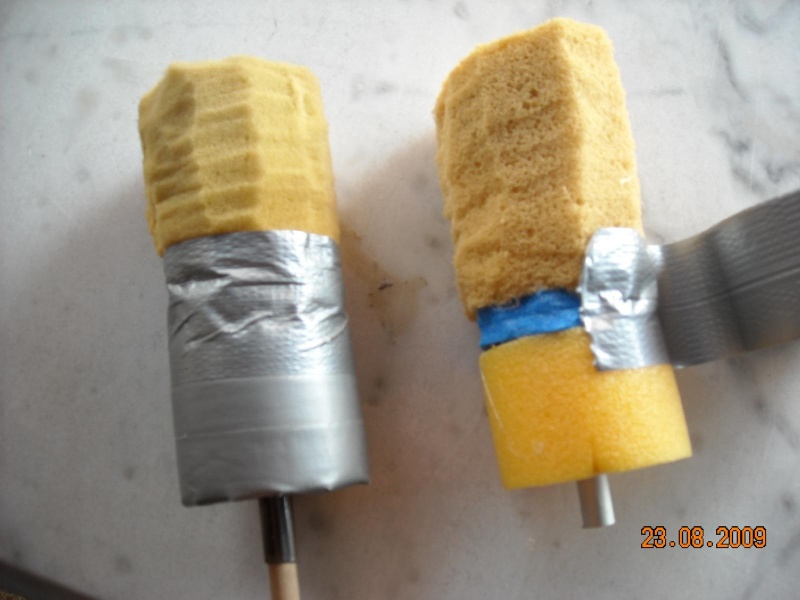

Enfin, entourer de scotch, de un peu plus haut de la base de la mousse, jusqu’à un peu plus bas de la base du morceau de boudin de piscine, pour finir par retourner des lamelles de scotch sous le morceau de boudin de piscine. Trois tours de scotch se chevauchant devraient suffire.

Fabrication de fleches pour GN Fleche28

Fabrication de fleches pour GN Fleche29

Fabrication de fleches pour GN Fleche30

Fabrication de fleches pour GN Fleche31

Fabrication de fleches pour GN Fleche32

Fabrication de fleches pour GN Fleche33


Voila, les pointes de flèches sont finies.

Encoller l’intérieur du tube alu.


Fabrication de fleches pour GN Fleche34


Insérer le tourillon de bois pour le coller.

Fabrication de fleches pour GN Fleche35

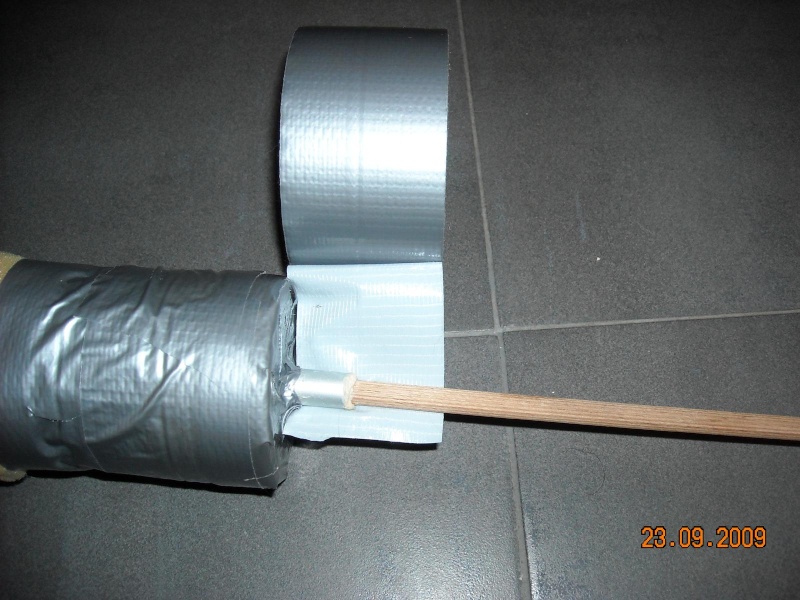

Faire un tour de scotch pour bien maintenir le tout.

Fabrication de fleches pour GN Fleche36


Fabrication de fleches pour GN Fleche37

Il ne vous reste plus qu’à faire l’encoche et a positionner les trois empennes (à positionner selon l’encoche)
Revenir en haut Aller en bas
Alstromeria



Nombre de messages : 830
Localisation : juste là... pas loin...
Date d'inscription : 10/03/2007

Feuille de personnage
Nom du personnage: Alstroméria

Fabrication de fleches pour GN Empty
MessageSujet: Re: Fabrication de fleches pour GN   Fabrication de fleches pour GN Icon_minitimeJeu 3 Déc 2009 - 9:45

joli tuto... Fabrication de fleches pour GN Icon_cheers
juste pour info les "boudins de piscine" sont aussi communément appelé "Frite" (c'est moins long à écrire Wink )

_________________
Le secret d'une bonne bouffe... c'est d'avoir une bonne lame!
Revenir en haut Aller en bas
seb

seb

Nombre de messages : 891
Age : 42
Date d'inscription : 22/02/2007

Feuille de personnage
Nom du personnage:

Fabrication de fleches pour GN Empty
MessageSujet: Re: Fabrication de fleches pour GN   Fabrication de fleches pour GN Icon_minitimeLun 14 Déc 2009 - 10:13

et les tiges en bois ? pas de risques?
sinon nickel j'ai tout compris d'un seul visuel....
a bientot les potos.
Revenir en haut Aller en bas
Schlink

Schlink

Nombre de messages : 138
Age : 47
Localisation : Grenoble
Date d'inscription : 01/03/2007

Feuille de personnage
Nom du personnage: Schlink

Fabrication de fleches pour GN Empty
MessageSujet: Re: Fabrication de fleches pour GN   Fabrication de fleches pour GN Icon_minitimeMar 15 Déc 2009 - 15:39

seb a écrit:
et les tiges en bois ? pas de risques?
Si, de les casser si on marche dessus Wink
On peut aussi utiliser du tapis de sol mais ça marche moins bien avec un arc Fabrication de fleches pour GN Icon_rolleyes Fabrication de fleches pour GN Icon_lol, c'est un peu comme ne pas mettre d'armature dans une épée Fabrication de fleches pour GN Icon_scratch Fabrication de fleches pour GN Lol

_________________
Je fais aussi la cuisine :
Livre de recettes
Revenir en haut Aller en bas
seb

seb

Nombre de messages : 891
Age : 42
Date d'inscription : 22/02/2007

Feuille de personnage
Nom du personnage:

Fabrication de fleches pour GN Empty
MessageSujet: Re: Fabrication de fleches pour GN   Fabrication de fleches pour GN Icon_minitimeDim 10 Jan 2010 - 18:11

Je voulais dire utiliser un materiau qui ne fasse pas d'esquille en se cassant!!!!!!! Fabrication de fleches pour GN Icon_porc
Revenir en haut Aller en bas
Mneltec

Mneltec

Nombre de messages : 6
Age : 32
Localisation : Gap
Date d'inscription : 01/09/2009

Fabrication de fleches pour GN Empty
MessageSujet: Re: Fabrication de fleches pour GN   Fabrication de fleches pour GN Icon_minitimeMar 12 Jan 2010 - 21:13

Le cuivre recuit ça fait pas d'esquilles. je suis pas sûr que ça parte aussi bien par contre.

sinon, t'enlève la tige, et tu maquille en caillou, ça marchera aussi. =)
Revenir en haut Aller en bas
orden

orden

Nombre de messages : 275
Age : 42
Date d'inscription : 27/11/2007

Feuille de personnage
Nom du personnage: orden Mirhorn

Fabrication de fleches pour GN Empty
MessageSujet: Re: Fabrication de fleches pour GN   Fabrication de fleches pour GN Icon_minitimeMer 13 Jan 2010 - 7:11

Oui mais le souci c'est que les orgas ne les trouvent pas au milieu des vrais cailloux, et apres il faut retourner les chercher.
Revenir en haut Aller en bas
tonton flingueur

tonton flingueur

Nombre de messages : 125
Date d'inscription : 31/08/2007

Feuille de personnage
Nom du personnage: cepafo

Fabrication de fleches pour GN Empty
MessageSujet: Re: Fabrication de fleches pour GN   Fabrication de fleches pour GN Icon_minitimeDim 19 Déc 2010 - 9:16

jolies photos , grats cheers

pour la tige de fleche le bois ne pose pas de soucis , par contre il doit etre associe avec des plumes d'empenages de grande taille pour que ca vole DROIT . et que ce soit donc la mousse de fleche qui absorbe de chos de l'impact et pas de reste

je me permet de donner un petit conseil pour la fabrication en masse de pointes de fleches

prenez un carre de 50cm de cote de mousse a matelas
COLLEZ dessus le tapis de sol rigide "la neoprene est geniale pour ca", puis soit les demi balle en mousse ( soit les bouts de frite) avec leur butoir en alu dedant bien sur

y auras plus qu'a jouer du cutter un fois le tout bien sec

sur une surface de 50cm² vous pouvez tailler entre 20 et 25 fleches
